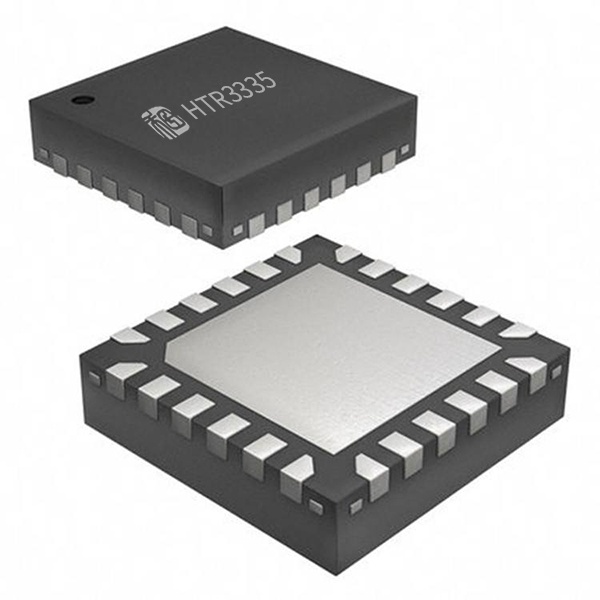

HTR3335
HTR33xx是一款I2C和SMBus IO扩展器, 2.2V~5.5V电源供电。

HTR33xx是一款I2C和SMBus IO扩展器, 2.2V~5.5V电源供电。16个IO端口中的任何一个都可以单独配置为输入或输出。此外，任一IO可驱动LED。

通电后，16个IO端口配置默认为输入，并可通过I2C进行相关配置，如输入或输出选择、反极性等配置

所有配置为输入的IO端口都会持续监控状态变化，IO口的变化由INTN输出指示。当IO状态通过I2C接口被读取时，INTN输出被清除。

HTR3339具备有RSTN引脚，其变低时应有寄存器恢复正常到默认页的状态。HTR3335和HTR3339的IO内层也没有上拉电阻功率，那么当其手机配置为输人且未利用时，需表面的高低拉。HTR3339都具有4个元器件地址查询，HTR3355和HTR3335则有6个。HTR33xx提供了QFN4×4-24L封口。
价格:￥0.00 库存99999
规模:
下载资料

显著特点
  • 供电局比率：2.2V~5.5V
  • 鼓励LED能够
  • 16个IO, 可符合各种置为独特的输进或效果
  • 超时功能模块，低电平高效

  • 标准I2C接口，8个I2C器件地址可选(HTR3339为4个)

  • 鼓励反电性设置
  • 认可低功耗测试待机
  • QFN4×4-24L，无铅封裝
软件

  • I2C总线控制的GPIO扩展应用




引脚号称呼特点
1~8P1_0~P0_7Input or output terminal, push-pull structure, input as default.设置或读取（推挽结构的），默认要求设置。
9GNDGround. 地
10~17P1_0~P1_7Input or output terminal, push-pull structure, input as default.打出或打出（推挽组成），默认设置打出。
18AD0

I2C device address, connect to VCC or GND。

I2C器件地址选择，接VCC或GND。

19SCL

I2C serial clock. I2C时钟

20SDA

I2C serial data. I2C数据

21VCCPower supply. 开关电源输人端.
22INTNInterrupt output pin, open-drain, need external pull-up resistor; active low.终断效果，开漏结构类型，需表面上拉内阻；低有效地
23AD1

I2C device address, connect to VCC or GND。

I2C器件地址选择，接VCC或GND。

24AD2 (HTR3355, HTR3335) RSTN (HTR3339)

AD2: I2C device address, connect to VCC or GND。

AD2: I2C器件地址选择，接VCC或GND。

 RSTN: Hardware reset pin, active low.RSTN: 系统配置回零，低为回零
EPGNDProvides both electrical and thermal connection from the device to the board. Connect to the system ground. 接地装置。
